사두증 환자를 위한 맞춤형 헬멧 몰드 디자인 시스템 개발

1. 서 론

3차원 스캔 기술과 컴퓨터 그래픽의 급속한 발전으로 인해 다양한 분야에서 3차원 스캔 데이터가 활발하게 활용되고 있다. 의류 분야에서는 3차원 스캐너로 측정한 인체 데이터를 활용하고 있는데, 이는 직접 측정을 통해 얻을 수 있었던 인체 치수에 더해 실루엣, 수평 단면 등 개인의 신체적 특성을 정확하게 측정할 수 있다는 장점이 있다(Han et al., 2017; Shin & Nam, 2017). 이를 통해 인간공학적인 의류와 장비 설계가 가능하므로 1대 1 맞춤 생산과 개인 맞춤 장비에 대한 필요성이 대두되는 시대적 흐름을 적극적으로 반영하는 생산 시스템의 구축이 가능할 것으로 기대된다.

3차원 스캔을 이용한 인간공학적 설계는 의류분야 외에도 국방, 우주항공, 의료 등 다양한 분야에서 주목받고 있다. 의료 분야에서는 환자 개개인의 신체적 특성을 반영한 치료와 재활을 위해 활용되고 있는데, 치료 보조를 위한 개인 장비를 제작하는 과정에서 3차원 스캔 데이터를 사용하고 있다(Koo & Lee, 2017).

사두증은 신생아의 머리 한쪽 또는 머리 뒤쪽 전체에 평평하게 눌린 부분이 나타나는 두개골 기형의 일종으로 두개골 변형은 신생아의 약 45%에 영향을 미치는 것으로 보고되고 있다(Binkiewicz-Glińska et al., 2016). 또한, 사두증은 선천적으로 또는 유아기에 나타나게 되는데, 신생아 머리뼈의 비대칭 변형을 유발하여 안면 비대칭을 유발할 수 있으며 성인이 되어도 저절로 교정되지 않기 때문에, 이를 치료하기 위해서는 수술이나 두상 교정이 필요하다(Chung & Kim, 2013; Graham et al., 2020). 사두증 치료법 중 대중적으로 많이 사용되는 방법은 신생아의 머리 주변을 감싸는 형태의 헬멧을 착용하는 것이다. 다른 방법에 비해 비교적 간단하다는 특성이 있으며, 사두증 교정을 위한 헬멧은 두개골 컴퓨터단층촬영, 표면레이저 스캔 혹은 석고 모형을 통해 제작되고 이는 생후 1년 이내의 신생아에게서 두상 교정 효과가 있는 것으로 나타났다(Chung & Kim, 2013).

본 연구는 사두증 치료를 보조하기 위한 사두증 교정용 헬멧 몰드를 제작할 수 있는 설계 소프트웨어를 개발하는 것을 목적으로 하였다. 이 소프트웨어는 3차원 두상 데이터를 시각적으로 표시하고 비교할 수 있으며 선행 연구에서 정해진 기준에 따라 두상 데이터로부터 사두증 판별 및 중증도 판별을 할 수 있다. 또한, 자유 형태 변형(free form deformation)을 사용하여 헬멧 몰드 형태를 원하는 대로 변형할 수 있다(Sederberg & Parry, 1986). 최종적으로 디자인된 몰드는 3차원 프린터로 출력할 수 있는 데이터로 저장할 수 있다.

2. 이론적 배경

3. 연구방법

3.1. 3차원 두상 측정

본 연구에서는 제6차 사이즈코리아 데이터 중 ISO 기준 만 7세의 데이터로부터 머리너비, 머리둘레, 머리높이 값이 평균치에 가까운 11개의 데이터를 추출하여 사용하였다. 추가적인 두상 데이터를 확보하기 위해 두상 모델링 프로그램인 FaceGen Modeller Pro 3.31(Singular Inversion, Canada)을 사용하여 3차원 두상 데이터를 확보하였다. 이때 신생아의 두상을 생성하기 위해 FaceGen Modeller Pro 3.31에서 제공하는 파라미터인 나이를 최소로 줄이고, 신생아 두상 형태에 영향을 미칠 것이라고 예상되는 성별, 인종, 피부색 등의 파라미터는 최소한으로 반영되게 하였다. 모델링 프로그램으로 제작된 3차원 두상 데이터와 6차 사이즈 코리아 데이터를 사두증 환자의 두상으로 만들기 위해 Rhinoceros 5(Robert McNeel & Associates, USA)를 사용하여 인위적으로 두개골을 비대칭으로 만들어서 사두증 환자의 두상 데이터를 제작하였다. 본 연구에서 필요한 데이터는 일반적인 두상 데이터와 사두증 형태의 데이터가 모두 필요하였기 때문에 뒤통수돌출점 주위를 누르거나 늘리는 방법으로 단두증, 주상두증의 형태로 수정하는 동시에 사두증의 중증도를 다양하게 측정 가능한지 확인하기 위해 CVAI값을 0~15 정도의 크기를 가질 수 있도록 두상 데이터의 형태를 수정하였다. 제작된 3차원 두상 데이터는 3차원 스캔 데이터 분석 프로그램인 SNU-BM을 사용하여 사두증 판별과 헬멧 몰드 생성에 필요한 인체 랜드마크 및 인체 치수를 분석하였다(Kim & Kim, 2018) (Fig. 1). 분석된 데이터는 본 프로그램에서 사용할 수 있는 파일 형식으로 저장되어 프로그램 내에서 자동으로 불러와서 사용할 수 있게 하였다.

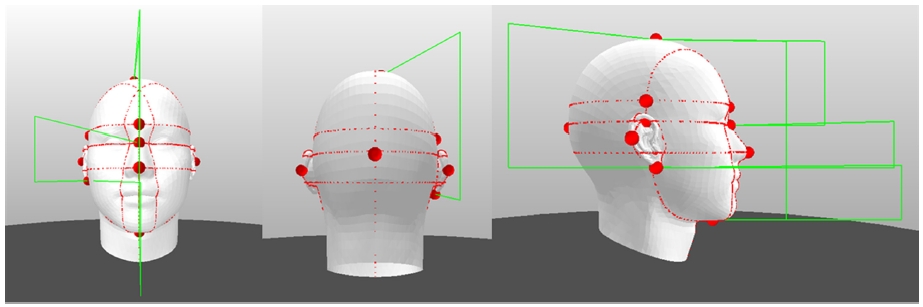

Fig. 1.

3D head measurement.

3차원 두상 분석과 헬멧 몰드의 기초 형태를 디자인하기 위해 측정된 세부항목은 랜드마크 14개 항목과 머리 관련 치수 10개 항목이다. 랜드마크 항목은 뒤통수돌출점, 머리마루점, 머리옆점(좌우), 머리앞점(머리옆점과 같은 수평선에 위치하는 동시에 Z축 값이 가장 큰 점), 코끝점, 코뿌리점, 턱끝밑점, 귀구슬점(좌우), 귀끝점(귀에서 Y축 기준으로 가장 작은 값을 가지는 위치 좌우), 귀바퀴뒷점(좌우) 이다. 머리 관련 치수 항목은 머리 높이, 머리 너비, 머리둘레, 머리 깊이, 귀끝점과 머리마루점 사이 높이, 머리마루와 코뿌리점 사이 높이, 코뿌리점과 귀끝점 사이 높이, 귀끝점과 턱끝밑점 사이 높이, 머리옆점과 머리앞점을 기준으로 한 머리 깊이와 머리너비이다.

3.2. 머리 비율에 따른 사두증 진단

본 연구에서는 머리의 비율을 측정하는 Cranial Index(CI)와 비대칭을 측정하는 CVAI(Cranial Vault Asymmetry Index)를 이용하여 사두증을 판별하였다 (Graham, et al., 2020; Callejas Pastor, et al., 2020). Fig. 2는 사두증 판별을 위해 사용되는 머리옆점과 머리앞점을 기준으로 한 두상 단면으로 머리깊이와 머리너비 그리고 좌우로 30도씩 회전한 두 개의 선 A와 B를 나타낸다. Cranial Index(CI)값은 머리깊이와 머리너비 값의 비율에 따라 식 1과 같이 계산되며, CVAI(Cranial Vault Asymmetry Index)는 A와 B의 값을 활용하여 식 2와 같이 계산된다.

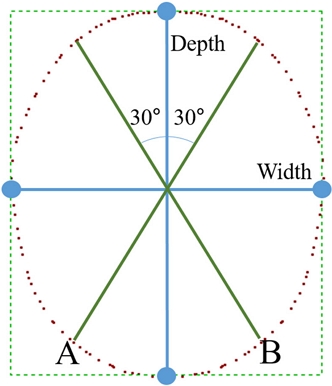

Fig. 2.

Diagnosis of plagiocephaly according to head proportions.

머리 비율과 비대칭을 자세하게 판별하기 위해 Cranial Index(CI)의 값이 75~84.9% 사이이면 정상, 85%보다 크면 단두증(Brachycephaly), 75%보다 작으면 주상두증(Scaphocephaly)으로 구분하였으며, 이를 더욱 세분화하여 중증과 경증으로 구분하였다(Callejas Pastor, et al., 2020).

CVAI(Cranial Vault Asymmetry Index)는 머리의 비율을 계산하여 두상의 비대칭을 확인하는 방법으로 3.5~6.25이면 경증, 6.25~8.75이면 중등도, 8.75~11이면 중증, 11보다 크면 매우 중증으로 판별하였다(Callejas Pastor, et al., 2020).

SNU-BM을 통해 분석된 다양한 인체 치수 데이터를 불러와서 사두증 판별에 필요한 CI 판별에 필요한 인체 치수와 CVAI 판별에 필요한 두 개의 대각선 길이를 자동으로 추출하였다. 추출된 길이 치수를 사용하여 CI 값과 CVAI 값이 자동으로 산출되어 본 프로그램 내에서 사두증을 판별할 수 있도록 하였다.

$\[ CI=\frac{Width}{Depth}\times 100 \]$

(1)

• CI < 65% = Severe Scaphocephaly
• 65% ≤ CI < 75% = Moderate Scaphocephaly
• 75% ≤ CI <85%= Normal
• 85% ≤ CI <95%= Moderate Brachycephaly
• 95% ≤ CI = Severe Brachycephaly

$\[ CVAI=\frac{\left|A-B\right|}{max\left(A,B\right)} \]$

(2)

• CVAI < 3.5% = Normal
• 3.5% ≤ CVAI < 6.25% = Light
• 6.25% ≤ CVAI ≤ 8.75%= Medium
• 8.75% < CVAI ≤ 11% = Serious
• 11% < CVAI = Critical

Where, Width=Horizontal distance between the points of the tragion Depth=Distance between glabella to the occiput

• A = Length of diagonal 1
• B = Length of diagonal 2

3.3. 헬멧 몰드 생성 과정

소프트웨어에서 3차원 두상 데이터를 불러오면 SNU-BM에서 자동으로 측정되어 저장되어 있던 머리깊이, 머리높이, 머리 너비 그리고 머리둘레의 수치 데이터를 확인할 수 있으며, Fig. 3에 보인 것과 같이 3차원 두상 데이터의 형상을 확인할 수 있다. 헬멧 몰드의 기초 형상은 연구자가 헬멧의 형태로 사전에 모델링 작업을 진행하여 프로그램 내에 저장되어 있다. 이를 3차원 데이터의 머리 깊이, 높이, 너비 치수 값을 바탕으로 인체 치수에 맞춰서 형태가 자동으로 모델링된다. 그 후에 개인의 특성을 헬멧 형태에 반영하기 위해 자유 형태 변형기법을 이용하여 형태를 변형할 수 있다. 예를 들면 두상 관련 인체 치수에 특이점이 있거나, 눈썹 뼈가 머리 깊이보다 더 튀어나와서 헬멧의 앞부분을 짧게 하여야 하는 등 개인이 자신만이 가지는 신체적인 특성이 있다면 이를 적극적으로 반영하는 디자인이 가능하다. 몰드의 형태를 조절할 수 있는 빨간색 바를 화살표 방향으로 움직이면 헬멧의 높이가 올라가거나 내려가고 길이가 길어지고 짧아지는 등 사용자가 3차원 두상 데이터와 몰드의 형태를 시각적으로 확인하며 형상을 변형할 수 있으며, 몰드의 형상은 극단적인 형태로까지 변형할 수 있다(Fig. 4). 마지막으로 완성된 헬멧 몰드는 3차원 프린터를 사용하여 인쇄 가능한 데이터로 저장할 수 있다.

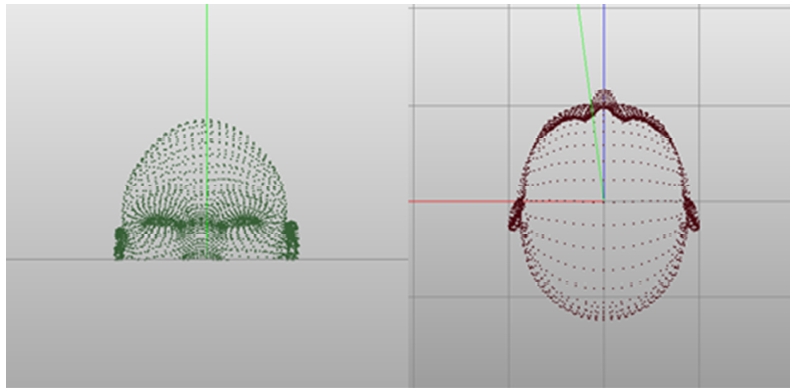

Fig. 3.

Visualization of 3D head data.

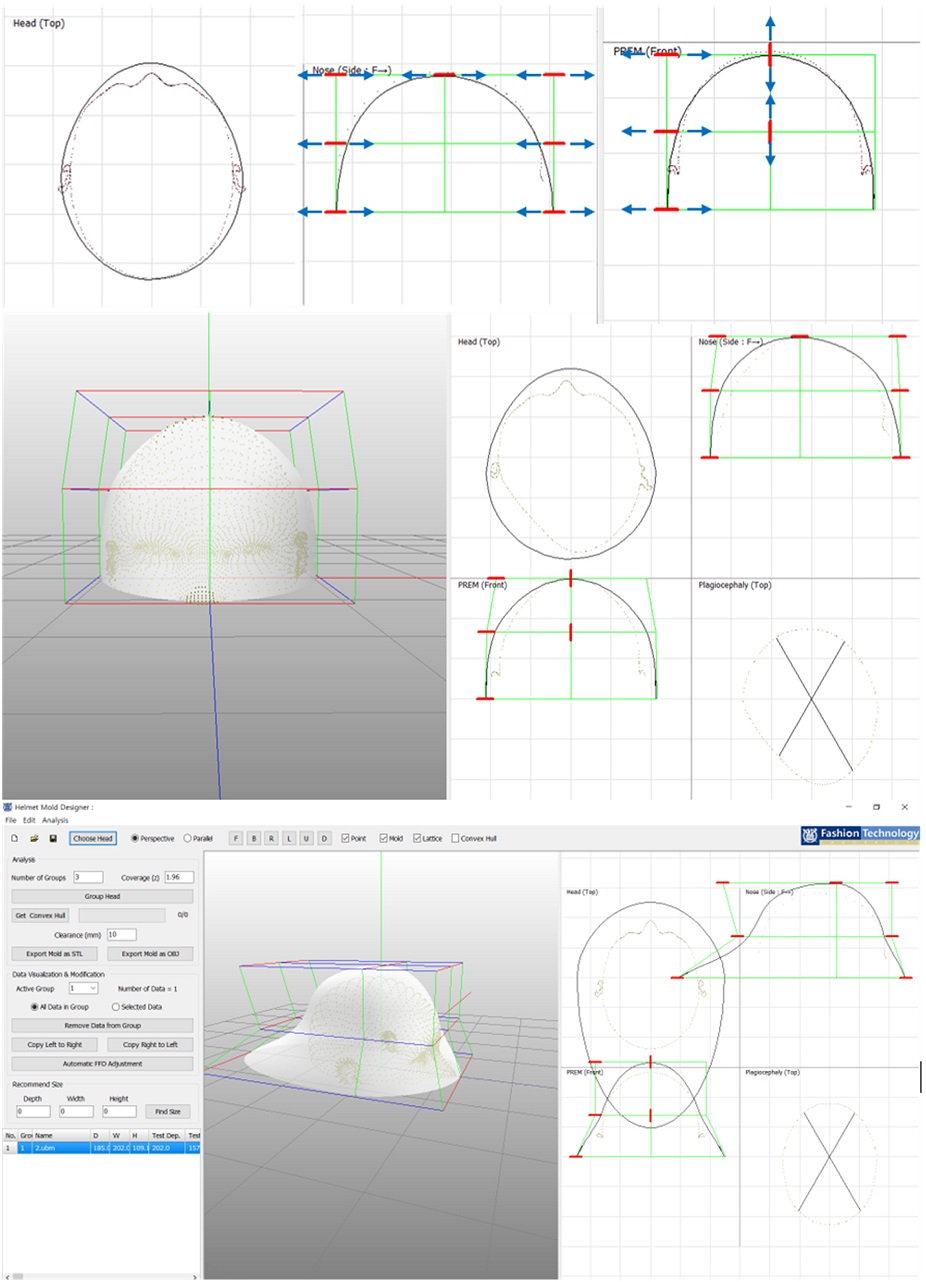

Fig. 4.

Helmet mold deformation using free form deformation.

4. 연구결과

4.1. 헬멧 몰드 생성 프로그램 개요

본 연구에서 개발된 소프트웨어의 기본적인 구성과 UI는 Fig. 5와 같으며 소프트웨어의 이름을 Plagiocephaly Helmet Designer로 명명하였다. 본 소프트웨어는 Embarcadero C++ Builder 2010을 사용하여 개발되었다.

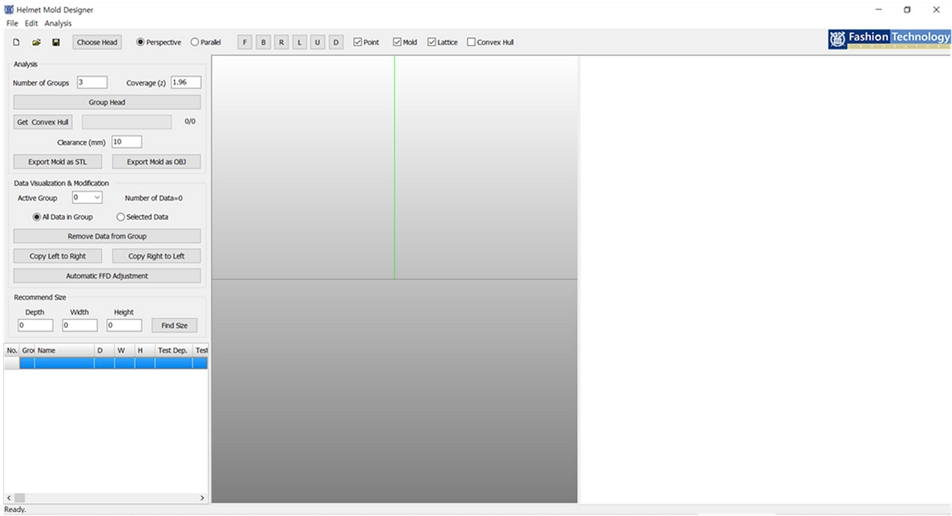

Fig. 5.

Overview of plagiocephaly helmet designer.

4.2. 3차원 두상 시각화

Fig. 6과 같이 3차원 공간에서 일반 데이터와 plagiocephaly 환자의 머리 데이터를 시각적으로 확인할 수 있으며, 이로부터 정상적인 두개골 형상과 얼마나 형태적 차이가 발생하는지 확인하는 것으로 육안을 통한 사두증 판별이 가능하도록 하였다. 선행 연구에 따르면 사두증의 육안 판별 또한 사두증을 판별하는 데 기초가 되는 중요한 도구로 사용되기 때문에 정상적인 두개골 형상과의 비교는 필수적이다. 이를 위해 본 연구에서는 3차원 두상 데이터를 겹쳐서 3차원 시각적으로 확인할 수 있는 동시에 위에서 바라보는 2차원 형태로도 확인할 수 있으므로 사두증 두상의 경우 얼마나 두개골이 눌리거나 튀어나와 있는지를 시각적으로 판별할 수 있다.

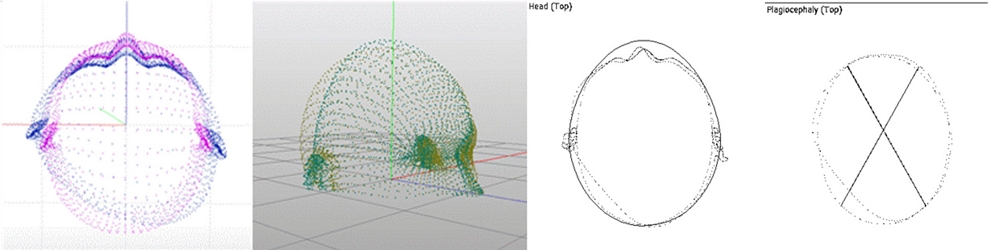

Fig. 6.

Visual comparison of 3D head data.

4.3. 사두증 판별

SNU-BM을 통해 측정된 인체 치수를 본 소프트웨어로 불러온 후 CI 판별에 필요한 데이터를 자동으로 추출하였고, CVAI 판별에 필요한 치수를 계산하여 사용하였다. 본 연구에서 개발된 소프트웨어 내에서 머리깊이와 머리너비의 비율을 사용하여 구한 CI 값에 따라 단두증(Brachycephaly), 주상두증(Scaphocephaly) 및 정상(Normal)을 진단할 수 있으며 중증도에 따라 표기하였다(Table 1). 두 개의 머리 대각선 길이 공식을 사용하여 계산된 CVAI 값에 따른 사두증 질병의 중증도 진단 결과는 Table 1에 보인 것과 같다.

Table 1.

Example of plagiocephaly diagnosis

4.4. 헬멧 몰드 생성

헬멧 몰드의 기본 디자인은 사전에 저장되어 있던 헬멧 몰드의 형태가 사두증 환자의 3차원 두상 데이터 중 머리깊이, 높이, 너비 치수로부터 자동으로 변형되어 생성된다. 사용자는 제작된 기초 형태에 개인의 특성을 부여하여 사용자가 원하는 형태로 자유롭게 변형하여 최종적인 형태를 디자인할 수 있다. 최종 완성된 헬멧 디자인은 3차원 프린팅을 이용하여 프린팅 가능한 데이터로 저장되며, 본 연구에서는 이를 50%로 축소하여 프린팅하였다(Fig. 7). 3차원 프린팅에 사용된 프린터는 FDM(fused deposition modeling) 방식의 CUBICON Style NEO-A22C로저 수축 ABS 필라멘트를 사용하였다.

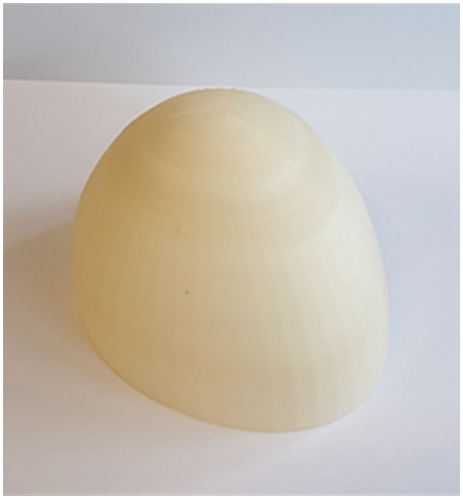

Fig. 7.

Examples of 3D printed mold.

5. 결 론

본 연구에서는 인체 중 머리의 3차원 스캔 데이터를 활용하여 사두증 환자를 위한 헬멧 몰드를 제작하는 시스템을 개발하였다. 이를 위해 인체 측정 소프트웨어를 사용해서 머리 부위의 중요 랜드마크 14개와 헬멧 제작 및 사두증 판별에 필요한 인체 치수 10개 항목을 측정하였다. 이렇게 측정된 치수로부터 간단한 수식을 사용하여 사두증을 자동으로 판별할 수 있었다. 또한, 단순하게 사두증 여부를 판별하는 것에 그치지 않고 질병의 정도를 값에 따라 세분화하여 중증도를 확인할 수 있게 하였으며 3차원 공간에서 시각적으로 정상 두상과 비교하여 시각적으로도 사두증을 판별할 수 있도록 하였다. 두상 데이터의 평균 형상으로부터 헬멧 몰드의 초기 형상을 자동으로 제작하게 하였으며 자유 형상 변형기법을 써서 추가로 형상을 수정할 수 있게 하였다. 최종적으로 완성된 몰드에 사용자 임의의 두께와 여유분을 부여하고 3D 프린터로 출력이 가능한 데이터로 저장하도록 하였다.

연구의 한계점으로는 분석에 이용한 데이터가 실제 신생아 사두증 환자의 데이터가 아니라 프로그램을 이용해 제작한 3차원 형상과 만 7세 아동의 두상 데이터를 변형한 데이터였다는 것인데, 추후 연구에서 실제 사두증을 판정받은 신생아의 데이터를 활용한 연구를 진행하고자 한다. 또한, 본 연구에서 개발된 방법론을 바탕으로 다양한 인간공학적 개인 장비를 만들 수 있는 범용 시스템을 개발하고자 한다.
